Bộ kiểm tra dao động XIYUAN

Bộ kiểm tra dao động XIYUAN

Mã sản phẩm: SKU00348

  • Hãng:
  • Tình trạng: Còn hàng

Bộ kiểm tra dao động XIYUAN là giải pháp chuyên dụng trong lĩnh vực cơ học, rung động và phân tích kết cấu. Hệ thống bao gồm thiết bị thu thập tín hiệu XY-U9004, cảm biến gia tốc 3 trục A23F1000 và phần mềm phân tích XY9800A, đáp ứng đầy đủ nhu cầu nghiên cứu, giảng dạy và ứng dụng trong công nghiệp.

  • Chi tiết
  • Bình luận
  • Tài liệu

Bộ kiểm tra dao động XIYUAN – Thiết bị thu thập và phân tích tín hiệu dao động chính xác

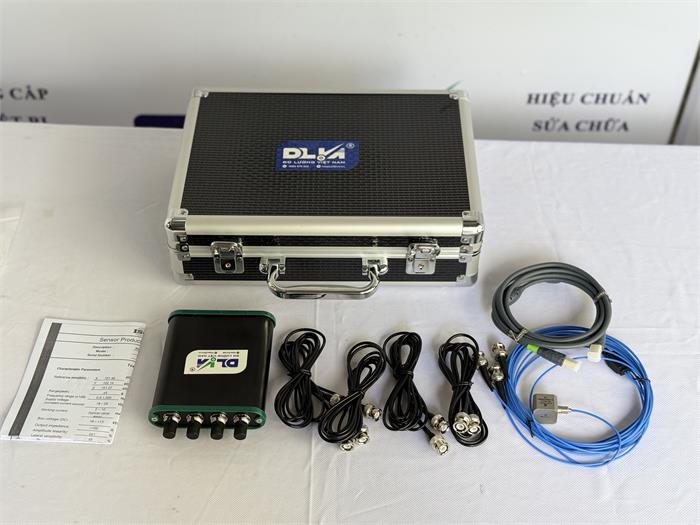

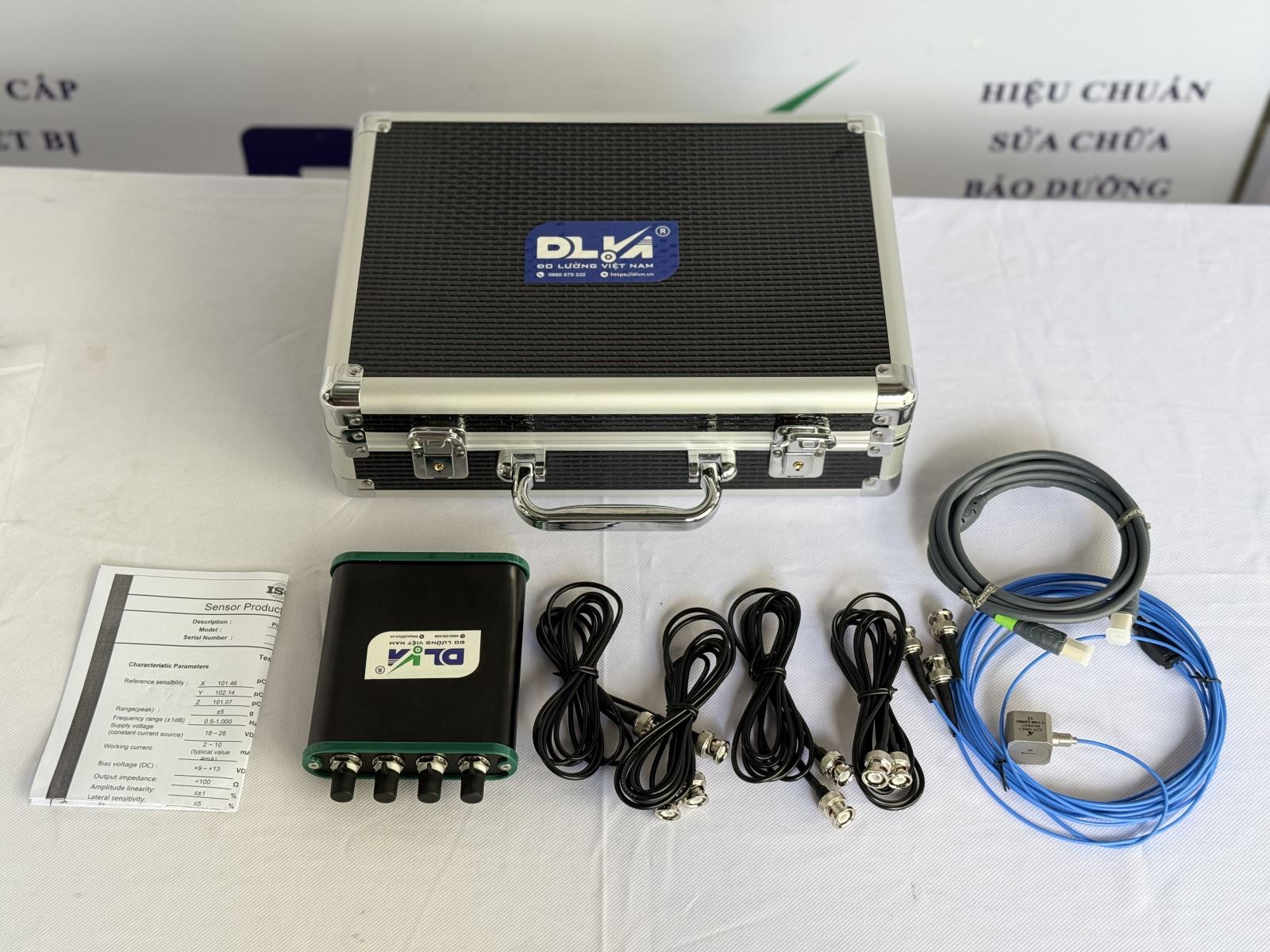

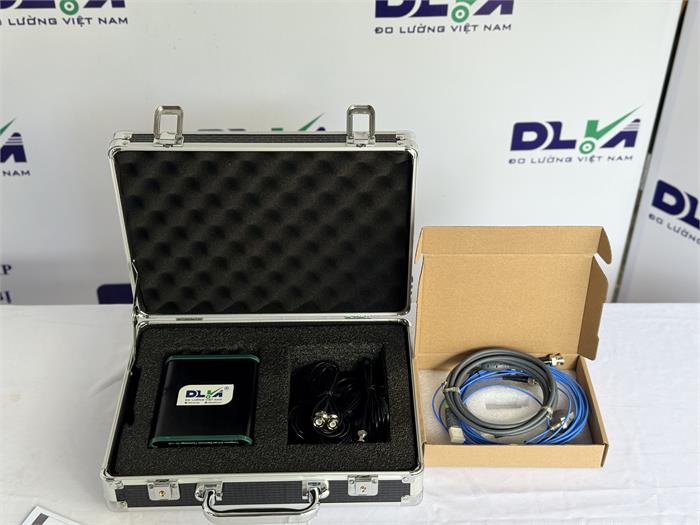

Bộ kiểm tra dao động XIYUAN là giải pháp chuyên dụng trong lĩnh vực cơ học, rung động và phân tích kết cấu. Hệ thống bao gồm thiết bị thu thập tín hiệu XY-U9004, cảm biến gia tốc 3 trục A23F1000 và phần mềm phân tích XY9800A, đáp ứng đầy đủ nhu cầu nghiên cứu, giảng dạy và ứng dụng trong công nghiệp.

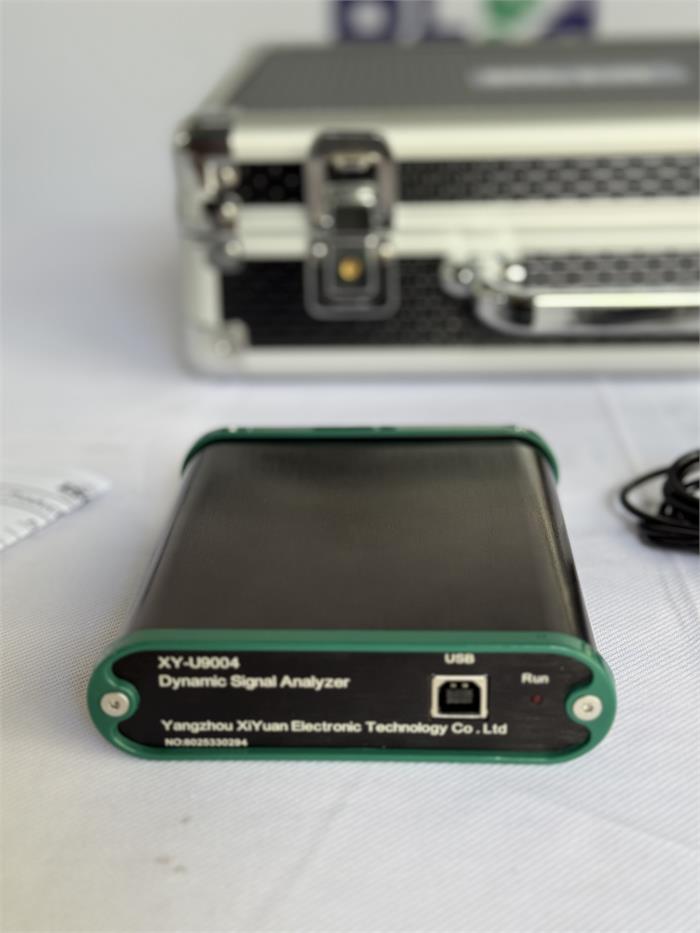

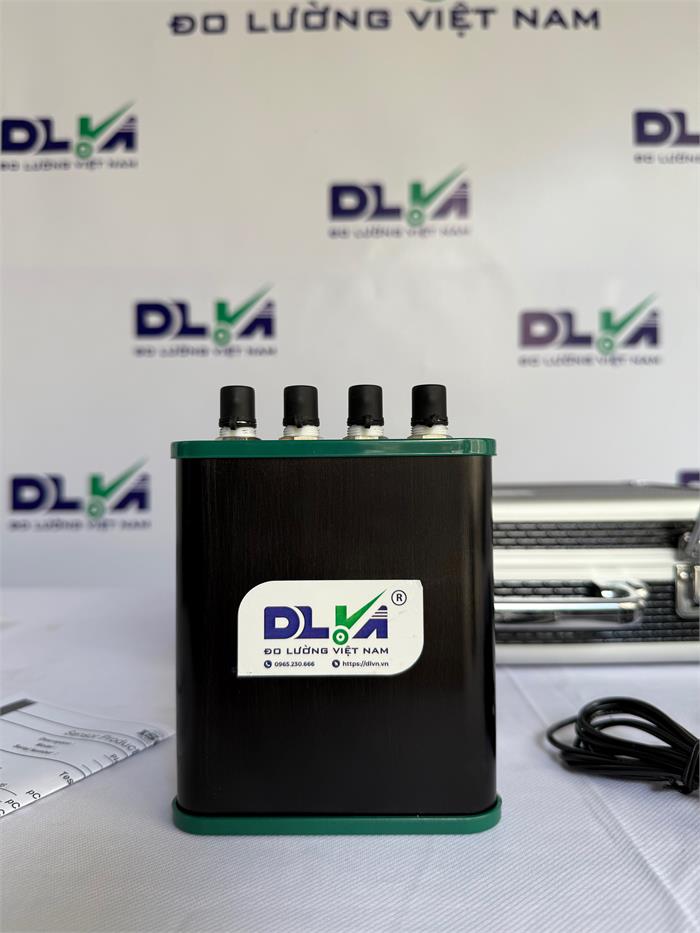

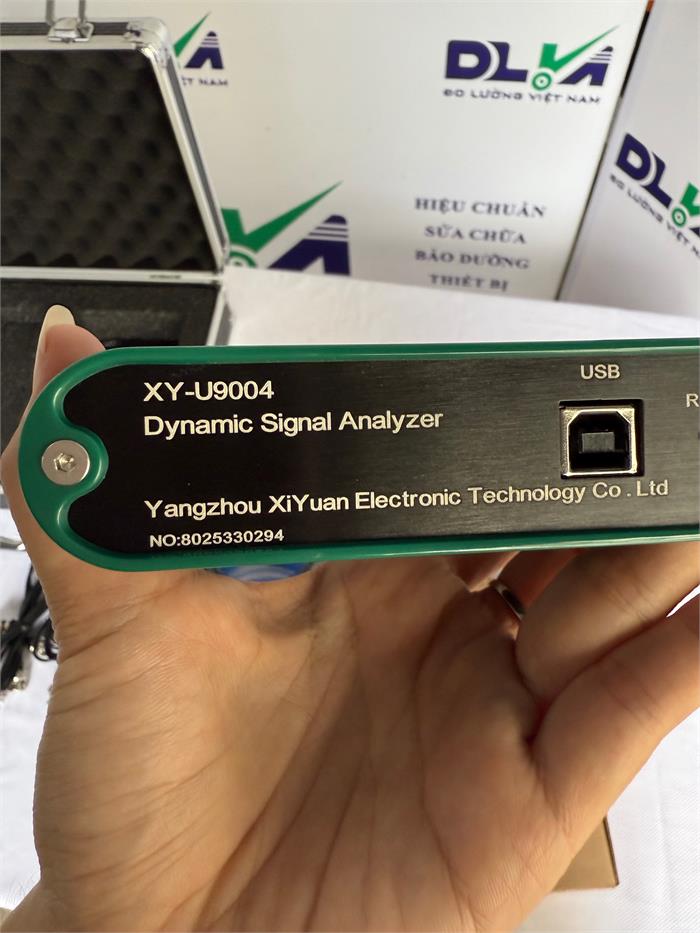

1. Thiết bị thu thập tín hiệu XY-U9004

  • Số kênh: 4 kênh, độ phân giải A/D 24 bit

  • Dải tín hiệu đầu vào: ±10 VPEAK, hỗ trợ điện áp / IEPE

  • Băng thông:

    • Điện áp: DC ~ 50 kHz (−3 dB)

    • IEPE: 0,3 Hz ~ 50 kHz (−3 dB)

  • Tần số lấy mẫu tối đa: 128 kHz/kênh (đồng bộ, song song)

  • Độ khuếch đại: ×1, ×10, ×100

  • Độ chính xác: ≤ 0,5%

  • Kết nối: USB 2.0, cấp nguồn trực tiếp qua USB

  • Kích thước nhỏ gọn: 110 × 30 × 126 mm, trọng lượng 300 g

👉 Đây là thiết bị lý tưởng để thu thập và xử lý tín hiệu dao động trong các thí nghiệm và phân tích rung động.

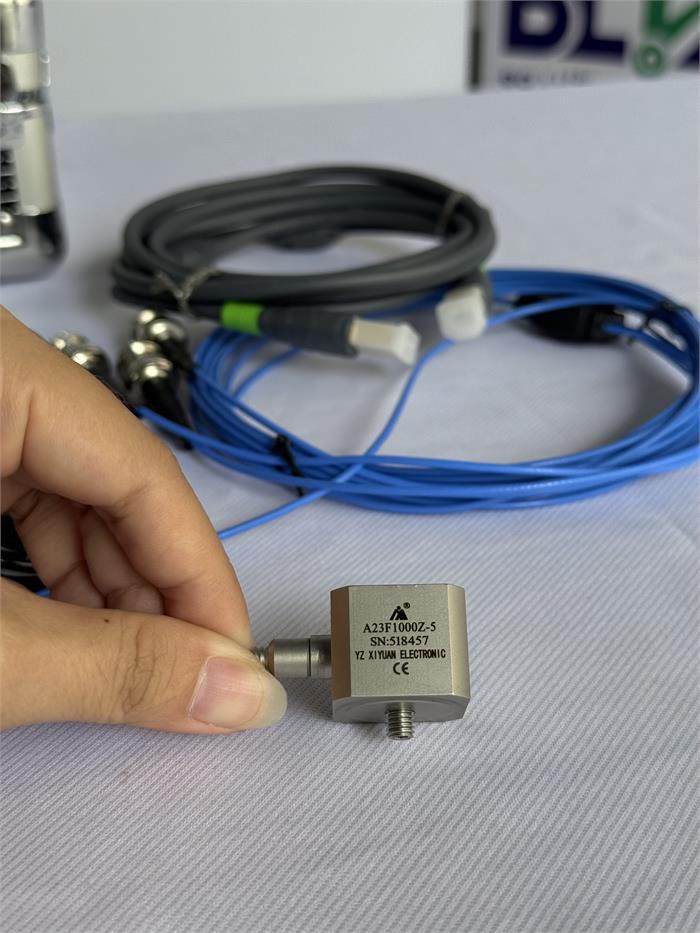

2. Cảm biến gia tốc 3 trục A23F1000

  • Đo đồng thời 3 phương X, Y, Z với tiền khuếch đại IEPE tích hợp

  • Dải đo: ±5 g, độ nhạy 1000 mV/g (±5%, 25℃, 160 Hz)

  • Dải tần số đáp ứng: 0,5 – 1.000 Hz (±1 dB)

  • Tần số cộng hưởng: ≥ 15.000 Hz

  • Nhiệt độ làm việc: −40℃ ~ +120℃, chịu va đập đến ±500 g

  • Cấu trúc: Kiểu cắt (Shear), vỏ Titan, đầu ra chuẩn 1/4-28 (4 chân)

  • Phụ kiện đi kèm: Bu lông M5, cáp tín hiệu 3 BNC, cáp chống nhiễu 2 m

👉 Giúp đo dao động chính xác trong nhiều môi trường khác nhau, từ phòng thí nghiệm đến công nghiệp nặng.

3. Phần mềm phân tích tín hiệu XY9800A

  • Giao diện thân thiện, lập trình C++, kiến trúc plug-in dễ mở rộng

  • Hỗ trợ phân tích online và hậu xử lý (post-processing)

  • Quản lý dữ liệu theo dự án, hỗ trợ nhiều định dạng (ASCII, UFF58, MatLab, WAV…)

  • Hỗ trợ nhiều chế độ lấy mẫu: dao động ký, ghi liên tục, kích hoạt tín hiệu, định thời

  • Phân tích mạnh mẽ: FFT, phổ công suất, hàm truyền, tốc độ máy quay, giá trị RMS, Max, Min…

  • Hỗ trợ đa ngôn ngữ (Anh – Trung), dễ tùy chỉnh thêm

👉 Phần mềm XY9800A là công cụ quan trọng trong phân tích tín hiệu dao động, phục vụ hiệu quả cho cả nghiên cứu khoa học và ứng dụng thực tiễn.

Ứng dụng của bộ kiểm tra dao động XIYUAN

  • Phân tích dao động trong các kết cấu cơ khí, cầu đường, tòa nhà

  • Kiểm tra rung động và tình trạng máy quay, động cơ, turbine, hộp số

  • Hỗ trợ giảng dạy, nghiên cứu cơ học và dao động tại trường đại học, viện nghiên cứu

  • Chẩn đoán và dự báo hư hỏng trong bảo trì công nghiệp
