Thiết bị kiểm tra mối hàn bằng phương pháp siêu âm Phased Array PAUT

1. Giới thiệu thiết bị kiểm tra mối hàn Phased Array PAUT

Thiết bị kiểm tra mối hàn bằng phương pháp siêu âm Phased Array (PAUT) là giải pháp kiểm tra không phá hủy (NDT), được sử dụng để phát hiện và đánh giá các khuyết tật bên trong mối hàn, đặc biệt trong lĩnh vực chế tạo cơ khí, kết cấu thép, đường ống và công nghiệp dầu khí.

Thiết bị sử dụng công nghệ siêu âm mảng pha PAUT kết hợp với phương pháp TOFD, cho phép kiểm tra mối hàn với nhiều góc quét và chế độ hiển thị khác nhau. Máy hỗ trợ nhập dữ liệu từ AutoCAD, tính toán định luật hội tụ chùm tia tự động và kết nối với bộ gá quét chuyên dụng, giúp nâng cao hiệu quả kiểm tra mối hàn đường ống.

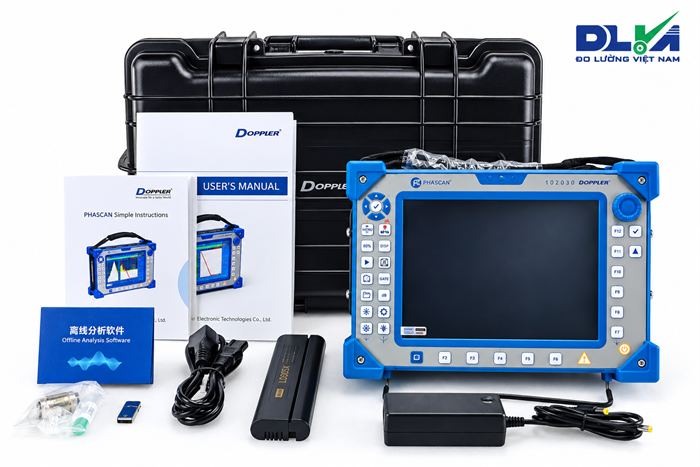

Hệ thống bao gồm máy siêu âm Phascan 32/128 PR, đầu dò mảng pha 32 phần tử, đầu dò góc 55° và bộ gá quét MOS01, đáp ứng nhu cầu kiểm tra khuyết tật mối hàn trên đường ống và bề mặt phẳng.

2. Đặc điểm nổi bật của máy kiểm tra mối hàn PAUT

• Tích hợp công nghệ PAUT và TOFD: Hỗ trợ kiểm tra, phát hiện và đánh giá khuyết tật mối hàn bằng phương pháp siêu âm tiên tiến.

• Hỗ trợ nhập dữ liệu AutoCAD: Thuận tiện trong việc thiết lập và triển khai quy trình kiểm tra theo bản vẽ.

• Hai kênh hoạt động độc lập: Cho phép thực hiện các chức năng kiểm tra hiệu quả, hỗ trợ nâng cao năng suất làm việc.

• Tích hợp tính toán Focal Law: Tự động tính toán định luật hội tụ chùm tia siêu âm theo cấu hình kiểm tra.

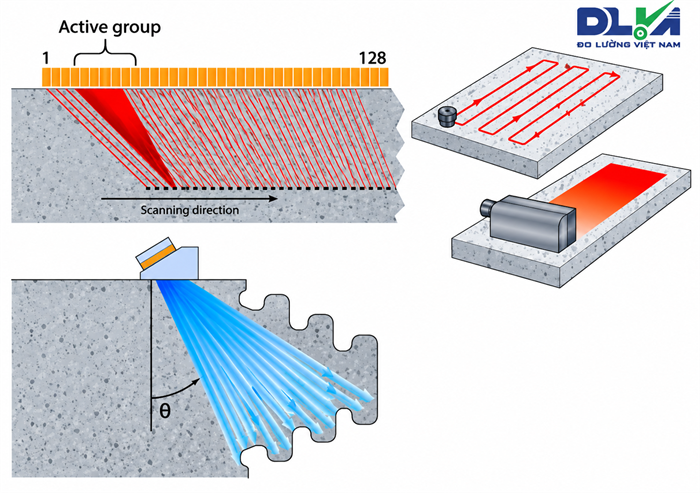

• Đa dạng chế độ quét: Bao gồm quét tuyến tính, quét cung (Sectorial), quét theo chiều sâu và quét tĩnh.

• Nhiều kiểu tiêu điểm: Hỗ trợ tiêu điểm theo chiều sâu thực, đường truyền âm, hình chiếu và mặt phẳng tiêu điểm.

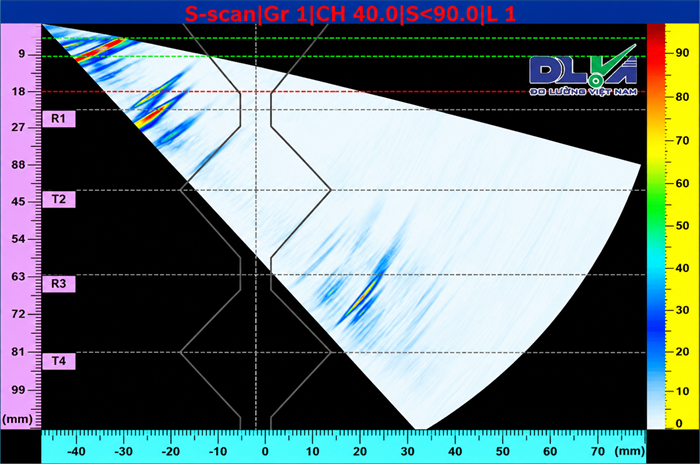

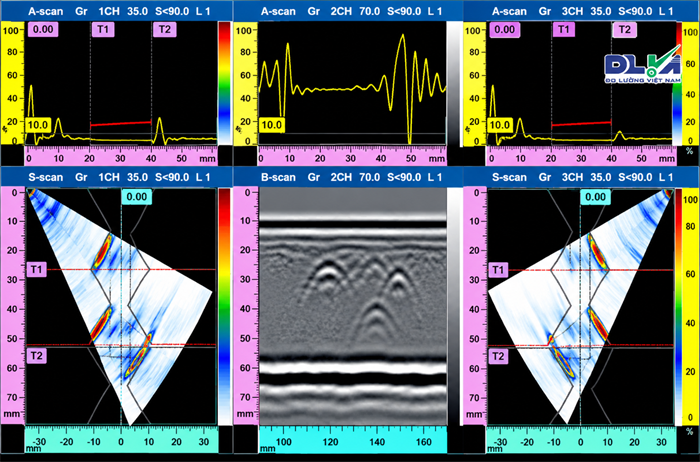

• Đa dạng chế độ hiển thị: Hỗ trợ A-Scan, B-Scan, S-Scan, C-Scan và TOFD.

• Hiệu chuẩn từng chùm tia: Cho phép hiệu chuẩn độc lập cho từng chùm tia siêu âm.

• Hỗ trợ nhiều nhóm quét: Cho phép thiết lập nhiều nhóm quét song song và vận hành đồng thời.

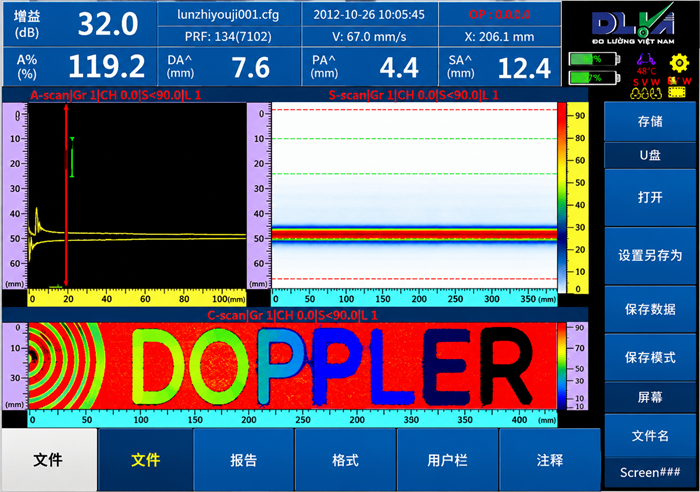

• Màn hình cảm ứng lớn: Màn hình TFT LCD màu 10,4 inch, độ phân giải 800 × 600 pixel, thuận tiện theo dõi kết quả kiểm tra.

3. Thông số kỹ thuật máy siêu âm Phascan 32/128 PR

4. Các thành phần chính của hệ thống kiểm tra mối hàn

4.1. Máy siêu âm Phascan 32/128 PR

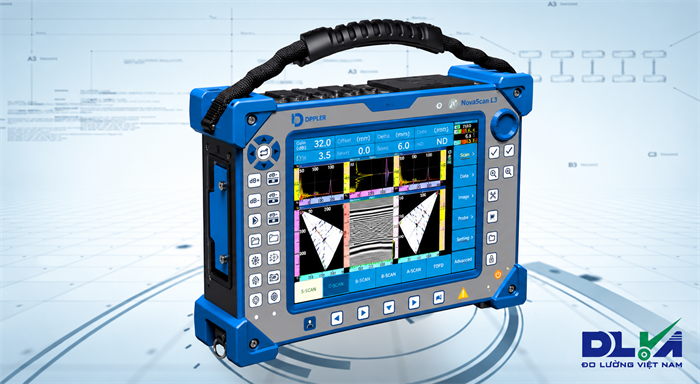

Máy siêu âm Phascan 32/128 PR là bộ phận trung tâm của hệ thống, hỗ trợ công nghệ PAUT và TOFD để kiểm tra khuyết tật mối hàn. Thiết bị tích hợp nhiều chế độ quét, chức năng tính toán Focal Law và các phương thức hiển thị dữ liệu siêu âm, giúp người vận hành thuận tiện trong quá trình phân tích kết quả.

4.2. Đầu dò mảng pha 32 phần tử

Model: 5L32-0.5×10-D2-U-110-2.0-T1

Đầu dò mảng pha được sử dụng để phát và thu sóng siêu âm, hỗ trợ điều khiển chùm tia điện tử nhằm thực hiện nhiều góc quét trong quá trình kiểm tra mối hàn.

Thông số kỹ thuật:

• Tần số đầu dò: 5 MHz.

• Số lượng phần tử: 32 phần tử.

• Bước phần tử (Pitch): 0,5 mm.

• Chiều cao phần tử (Elevation): 10 mm.

4.3. Đầu dò góc 55°

Model: SD2-N55S-IHC

Đầu dò góc 55° sử dụng sóng ngang để kiểm tra các vị trí bên trong vật liệu, hỗ trợ phát hiện và đánh giá khuyết tật tại khu vực mối hàn.

Thông số kỹ thuật:

• Góc khúc xạ trong thép: 55°.

• Loại sóng: Sóng ngang (SW).

4.4. Bộ gá quét tự động MOS01

Model: MOS01-CL19-3.0-DB15(3)

Bộ gá quét MOS01 được thiết kế để hỗ trợ quét tự động dọc theo mối hàn đường ống, giúp duy trì quá trình di chuyển đầu dò ổn định và hỗ trợ thu thập dữ liệu kiểm tra theo vị trí.

Thiết bị phù hợp với hoạt động quét chu vi mối hàn đường ống và kiểm tra trên bề mặt phẳng.

Thông số kỹ thuật:

• Loại quét: Quét chu vi mối hàn đường ống và bề mặt phẳng.

• Đường kính ống áp dụng: Từ Ø100 mm (4 inch) trở lên.

• Độ phân giải bộ mã hóa (Encoder): 38 xung/mm.

• Cấp bảo vệ chống bụi và nước: IP67.

• Nhiệt độ làm việc: -10°C đến +50°C.

• Chiều rộng kẹp nêm: 32–48 mm.

5. Ứng dụng của thiết bị kiểm tra mối hàn PAUT và TOFD

Thiết bị kiểm tra mối hàn bằng siêu âm phased array được ứng dụng trong nhiều lĩnh vực công nghiệp, bao gồm:

• Kiểm tra mối hàn đường ống: Hỗ trợ kiểm tra mối hàn chu vi và đánh giá các khuyết tật bên trong đường ống.

• Ngành dầu khí và năng lượng: Phục vụ kiểm tra mối hàn trong hệ thống đường ống công nghệ và các hạng mục công nghiệp.

• Chế tạo cơ khí: Hỗ trợ kiểm tra chất lượng mối hàn trong quá trình gia công, chế tạo thiết bị.

• Kết cấu thép: Phục vụ kiểm tra mối hàn trong các công trình và kết cấu kim loại.

• Kiểm tra không phá hủy (NDT): Hỗ trợ phát hiện, định vị và đánh giá khuyết tật mà không cần phá hủy cấu kiện kiểm tra.

Việc kết hợp PAUT, TOFD và bộ gá quét tự động giúp nâng cao khả năng thu thập dữ liệu, hỗ trợ đánh giá chất lượng mối hàn và phục vụ công tác kiểm soát chất lượng trong sản xuất, thi công.
